Netty仿写微信即时通讯系统

Netty是互联网互联网中间件领域使用最广泛最核心的网络通信框架。比如RocketMQ、dubbo、spring5(webflux)和ElasticSearch

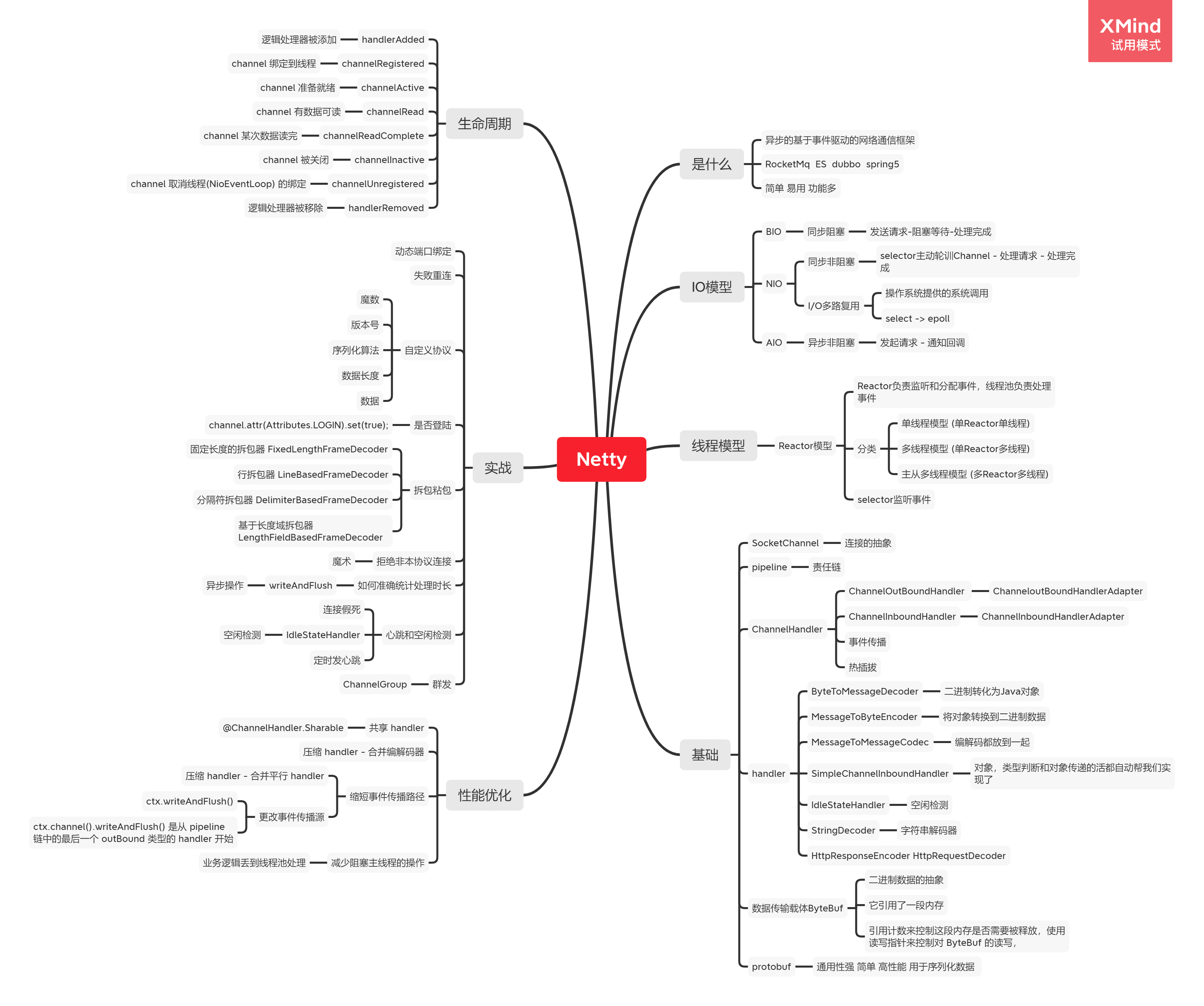

思维导图

Netty是什么

Netty 是一个异步基于事件驱动的高性能网络通信框架

提供统一的 IO 读写 API 以及强大的 pipeline 来编写业务处理逻辑

异步体现在那？

一是异步事件处理，Event被放入EventQueue即可返回，后续再从Queue里消费处理；

二是异步IO，包括Bind、Write等操作会返回一个ChannelFuture，进而异步拿到结果，不会造成线程block。

serverBootstrap.bind(port).addListener(future -> {
       if (future.isSuccess()) {
           System.out.println("success, port: " + port);
       } else {
           System.out.println("failed, port: " + port);
       }
   });

概念

Event Netty用细分的events来通知我们状态的变化或者操作的状况

－打开或者关闭到远端的连接

－写或者刷数据到一个socket

Channel 是数据的载体 ,ChannelHandler负责Channel中的逻辑处理

-Netty提供了大量你可以马上拿来用的预定义handler，包括HTTP和SSL/TLS等协议的handler。

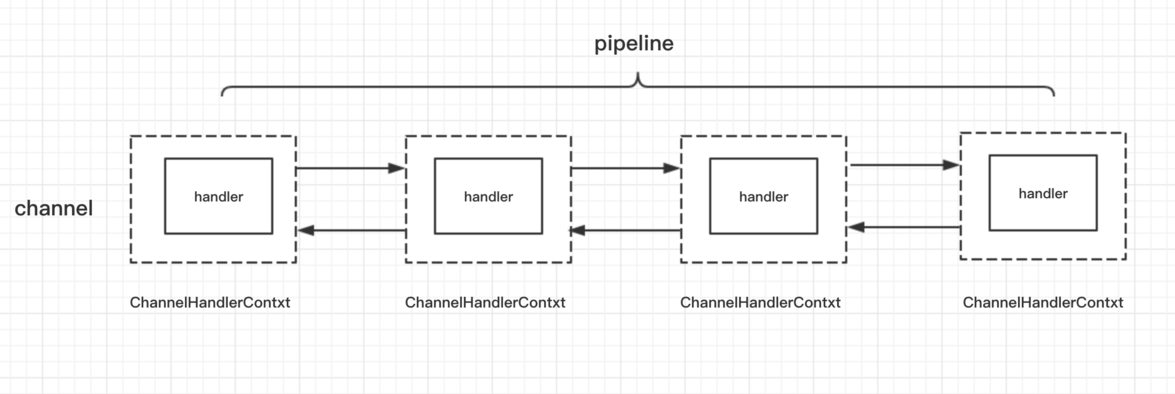

ChannelPipeline 可以理解为ChannelHandler的容器

ChannelPipeline 里面每个节点都是一个 ChannelHandlerContext 对象，这个对象能够拿到和 Channel 相关的所有的上下文信息，然后这个对象包着一个重要的对象，那就是逻辑处理器 ChannelHandler。

一个Channel包含一个ChannelPipeline，所有ChannelHandler都会注册到ChannelPipeline中，并按顺序组织起来

channelHandler 分为 inBound 和 outBound 两种类型的接口，分别是处理数据读与数据写的逻辑

默认实现ChannelInboundHandlerAdapter

Netty源码解读（三）Channel与Pipeline

传统IO

服务端

serverSocket来监听 8000 端口，然后创建一个线程，线程里面不断调用阻塞方法

serversocket.accept();获取新的连接
当获取到新的连接之后，给每条连接创建一个新的线程，这个线程负责从该连接中读取数据
然后读取数据是以字节流的方式

问题

连接过多的时候，I/O模型就不合适了

线程资源受限：线程是操作系统中非常宝贵的资源，同一时刻有大量的线程处于阻塞状态是非常严重的资源浪费，操作系统耗不起
线程切换效率低下：单机 CPU 核数固定，线程爆炸之后操作系统频繁进行线程切换，应用性能急剧下降。
除了以上两个问题，IO 编程中，我们看到数据读写是以字节流为单位。

为了解决这三个问题，JDK 在 1.4 之后提出了 NIO。

NIO编程

基于IO多路复用技术的“非阻塞同步”IO模型。简单来说，内核将可读可写事件通知应用，由应用主动发起读写操作

线程模型Reactor

reactor：基于NIO技术，可读可写时通知应用；

线程过多解决

NIO 编程模型中，新来一个连接不再创建一个新的线程，而是可以把这条连接直接绑定到某个固定的线程，然后这条连接所有的读写都由这个线程来负责

一个线程，一个while死循环怎么检测多个连接的数据的读写？

一条连接来了之后，现在不创建一个 while 死循环去监听是否有数据可读了，而是直接把这条连接注册到 selector 上，然后，通过检查这个 selector，就可以批量监测出有数据可读的连接，进而读取数据，

实际开发过程中，我们会开多个线程，每个线程都管理着一批连接，相对于 IO 模型中一个线程管理一条连接，消耗的线程资源大幅减少

IO读写面向流

IO 读写是面向流的，一次性只能从流中读取一个或者多个字节，并且读完之后流无法再读取，你需要自己缓存数据。而 NIO 的读写是面向 Buffer 的，你可以随意读取里面任何一个字节数据，不需要你自己缓存数据，这一切只需要移动读写指针即可。

Java NIO缺点

API复杂
没有线程模型（Reactor单线程多线程），就连简单的自定义协议拆包都要你自己实现

自行实现BUG高，不便于维护

Reactor 模式
JDK 的 NIO 底层由 epoll 实现，该实现饱受诟病的空轮询 bug 会导致 cpu 飙升 100%

Netty编程

Netty封装了JDK的NIO，更简单，功能更强。

仿微信聊天系统

功能

主要分为单聊和群聊

客户端登录
客户端之间收发消息
群聊的建立
群聊的成员管理
群聊成员收发消息
客户端退出登录

单聊

单聊流程

登录授权
保存映射（标识+TCP连接）
服务器根据数据包里的标识，找到TCP连接发送
如果对方不在线，需将消息缓存，对方上线后发送

我们把客户端与服务端之间相互通信的数据包称为指令数据包，指令数据包分为指令和数据，每一种指令对应客户端或者服务端的一种操作，数据部分对应的是指令处理需要的数据。

单聊指令

登录请求登陆响应客户端发送消息服务器发送消息登出请求登出响应

群聊

群聊流程

登录授权
保存映射（标识+TCP连接）
创建群聊，把各个成员标识表示发送给服务器，服务器保存各个成员标识，并生成聊天室ID
发送消息时，把聊天室ID发送到服务器，服务器遍历成员标识，找到TCP连接，发送

群聊指令

创建群聊请求群聊创建成功通知加入群聊请求群聊加入通知

发送群聊消息接收群聊消息退出群聊请求退出群聊通知

Netty实战核心

核心知识点

服务端客户端启动
自动重连
数据载体ByteBuf
客户端与服务端通信协议编解码
粘包拆包原理与实践
Pipeline 与 channelHandler
心跳与空闲检测

逻辑结构

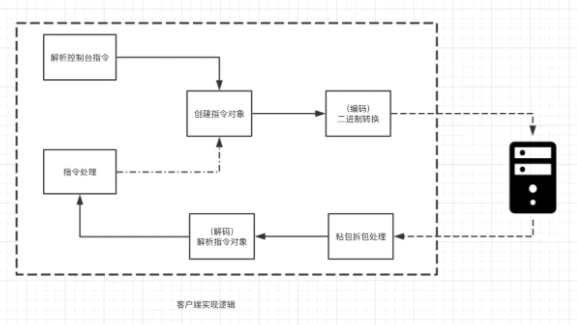

客户端

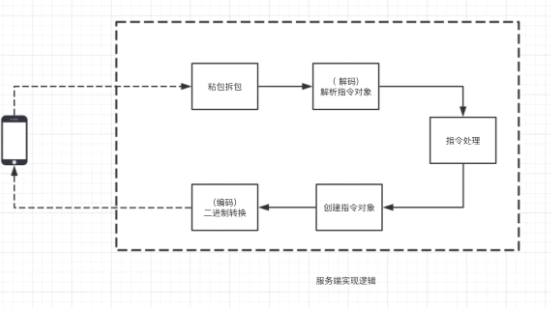

服务端

拆包粘包 – 根据协议编码解码对象二进制对象转化 – 指令处理响应的逻辑处理器处理

功能实现

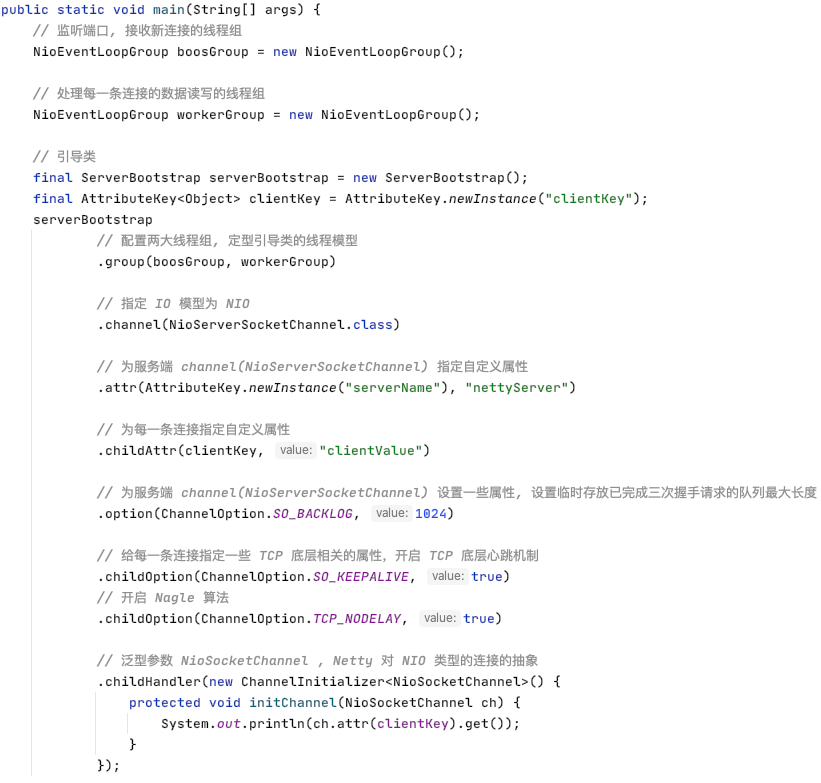

服务端启动

创建一个引导类，然后给他指定线程模型，IO模型，连接读写处理逻辑，绑定端口之后，服务端就启动起来了。

public class NettyServer {
    public static void main(String[] args) {
    	//bossGroup表示监听端口，accept 新连接的线程组，
        NioEventLoopGroup bossGroup = new NioEventLoopGroup();
        //workerGroup表示处理每一条连接的数据读写的线程组
        NioEventLoopGroup workerGroup = new NioEventLoopGroup();
		//引导类
        ServerBootstrap serverBootstrap = new ServerBootstrap();
        serverBootstrap
        		//线程模型
                .group(bossGroup, workerGroup)
                //IO模型
                .channel(NioServerSocketChannel.class)
                //每条连接数据读写，业务处理逻辑
                //channelInitializer这个类中，我们注意到有一个泛型参数NioSocketChannel，这个类呢，就是 Netty 对 NIO 类型的连接的抽象，而我们前面NioServerSocketChannel也是对 NIO 类型的连接的抽象，NioServerSocketChannel和NioSocketChannel的概念可以和 BIO 编程模型中的ServerSocket以及Socket两个概念对应上
                .childHandler(new ChannelInitializer<NioSocketChannel>() {
                    protected void initChannel(NioSocketChannel ch) {
                    }
                });

        serverBootstrap.bind(8000);
    }
}

自动绑定递增端口

serverBootstrap.bind(8000);这个方法呢，它是一个异步的方法，调用之后是立即返回的，他的返回值是一个ChannelFuture

服务端启动其他方法

handler() 方法

handler()方法呢，可以和我们前面分析的childHandler()方法对应起来，childHandler()用于指定处理新连接数据的读写处理逻辑，handler()用于指定在服务端启动过程中的一些逻辑，通常情况下呢，我们用不着这个方法。

attr() 方法

serverBootstrap.attr(AttributeKey.newInstance("serverName"), "nettyServer")

attr()方法可以给服务端的 channel，也就是NioServerSocketChannel指定一些自定义属性，然后我们可以通过channel.attr()取出这个属性，其实说白了就是给NioServerSocketChannel维护一个map而已

childAttr() 方法

childAttr可以给每一条连接指定自定义属性，然后后续我们可以通过channel.attr()取出该属性。

childOption() 方法

serverBootstrap
        .childOption(ChannelOption.SO_KEEPALIVE, true)
        .childOption(ChannelOption.TCP_NODELAY, true)

childOption()可以给每条连接设置一些TCP底层相关的属性，比如上面，我们设置了两种TCP属性，其中

ChannelOption.SO_KEEPALIVE表示是否开启TCP底层心跳机制，true为开启
ChannelOption.TCP_NODELAY表示是否开启Nagle算法，true表示关闭，false表示开启，通俗地说，如果要求高实时性，有数据发送时就马上发送，就关闭，如果需要减少发送次数减少网络交互，就开启。

option() 方法

除了给每个连接设置这一系列属性之外，我们还可以给服务端channel设置一些属性，最常见的就是so_backlog，如下设置

serverBootstrap.option(ChannelOption.SO_BACKLOG, 1024)

表示系统用于临时存放已完成三次握手的请求的队列的最大长度，如果连接建立频繁，服务器处理创建新连接较慢，可以适当调大这个参数

客户段启动

public class NettyClient {
    public static void main(String[] args) {
        NioEventLoopGroup workerGroup = new NioEventLoopGroup();

        Bootstrap bootstrap = new Bootstrap();
        bootstrap
                // 1.指定线程模型
                .group(workerGroup)
                // 2.指定 IO 类型为 NIO
                .channel(NioSocketChannel.class)
                // 3.IO 处理逻辑
                .handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    public void initChannel(SocketChannel ch) {
                    }
                });
        // 4.建立连接
        bootstrap.connect("juejin.im", 80).addListener(future -> {
            if (future.isSuccess()) {
                System.out.println("连接成功!");
            } else {
                System.err.println("连接失败!");
            }

        });
    }
}

失败重连

在网络情况差的情况下，客户端第一次连接可能会连接失败，这个时候我们可能会尝试重新连接

通常情况下，连接建立失败不会立即重新连接，而是会通过一个指数退避的方式

connect(bootstrap, "juejin.im", 80, MAX_RETRY);

private static void connect(Bootstrap bootstrap, String host, int port, int retry) {
    bootstrap.connect(host, port).addListener(future -> {
        if (future.isSuccess()) {
            System.out.println("连接成功!");
        } else if (retry == 0) {
            System.err.println("重试次数已用完，放弃连接！");
        } else {
            // 第几次重连
            int order = (MAX_RETRY - retry) + 1;
            // 本次重连的间隔
            int delay = 1 << order;
            System.err.println(new Date() + ": 连接失败，第" + order + "次重连……");
            bootstrap.config().group().schedule(() -> connect(bootstrap, host, port, retry - 1), delay, TimeUnit
                    .SECONDS);
        }
    });
}

客户端启动其他方法

attr() 方法

bootstrap.attr(AttributeKey.newInstance("clientName"), "nettyClient")

attr() 方法可以给客户端 Channel，也就是NioSocketChannel绑定自定义属性，然后我们可以通过channel.attr()取出这个属性，比如，上面的代码我们指定我们客户端 Channel 的一个clientName属性，属性值为nettyClient，其实说白了就是给NioSocketChannel维护一个 map 而已，后续在这个 NioSocketChannel 通过参数传来传去的时候，就可以通过他来取出设置的属性，非常方便。

option() 方法

Bootstrap
        .option(ChannelOption.CONNECT_TIMEOUT_MILLIS, 5000)
        .option(ChannelOption.SO_KEEPALIVE, true)
        .option(ChannelOption.TCP_NODELAY, true)

option() 方法可以给连接设置一些 TCP 底层相关的属性，比如上面，我们设置了三种 TCP 属性，其中

ChannelOption.CONNECT_TIMEOUT_MILLIS 表示连接的超时时间，超过这个时间还是建立不上的话则代表连接失败
ChannelOption.SO_KEEPALIVE 表示是否开启 TCP 底层心跳机制，true 为开启
ChannelOption.TCP_NODELAY 表示是否开始 Nagle 算法，true 表示关闭，false 表示开启，通俗地说，如果要求高实时性，有数据发送时就马上发送，就设置为 true 关闭，如果需要减少发送次数减少网络交互，就设置为 false 开启

客户端与服务端双向通信

.handler(new ChannelInitializer<SocketChannel>() {
    @Override
    public void initChannel(SocketChannel ch) {
        ch.pipeline().addLast(new FirstClientHandler());
    }
});

ch.pipeline() 返回的是和这条连接相关的逻辑处理链，采用了责任链模式
然后再调用 addLast() 方法添加一个逻辑处理器

逻辑处理器继承自 ChannelInboundHandlerAdapter

channelActive()方法，这个方法会在客户端连接建立成功之后被调用

channelRead()，这个方法在接收到客户端发来的数据之后被回调。

public class FirstClientHandler extends ChannelInboundHandlerAdapter {
    @Override
    public void channelActive(ChannelHandlerContext ctx) {
        System.out.println(new Date() + ": 客户端写出数据");

        // 1. 获取数据
        ByteBuf buffer = getByteBuf(ctx);

        // 2. 写数据
        ctx.channel().writeAndFlush(buffer);
    }

    private ByteBuf getByteBuf(ChannelHandlerContext ctx) {
        // 1. 获取二进制抽象 ByteBuf
        ByteBuf buffer = ctx.alloc().buffer();

        // 2. 准备数据，指定字符串的字符集为 utf-8
        byte[] bytes = "你好，闪电侠!".getBytes(Charset.forName("utf-8"));

        // 3. 填充数据到 ByteBuf
        buffer.writeBytes(bytes);

        return buffer;
    }
}

ByteBuf

二进制数据的抽象 ByteBuf 的结构，本质上它的原理就是，它引用了一段内存，这段内存可以是堆内也可以是堆外的，然后用引用计数来控制这段内存是否需要被释放，使用读写指针来控制对 ByteBuf 的读写，可以理解为是外观模式的一种使用

只要增加了引用计数（包括 ByteBuf 的创建和手动调用 retain() 方法），就必须调用 release() 方法

客户端与服务端通信协议编解码

通信协议

无论是使用 Netty 还是原始的 Socket 编程，基于 TCP 通信的数据包格式均为二进制，协议指的就是客户端与服务端事先商量好的，每一个二进制数据包中每一段字节分别代表什么含义的规则。

Java 对象按照通信协议转换成二进制数据包
据的传输过程由 TCP/IP 协议负责数据的传输
按照协议取出二进制数据包中的相应字段，包装成 Java 对象

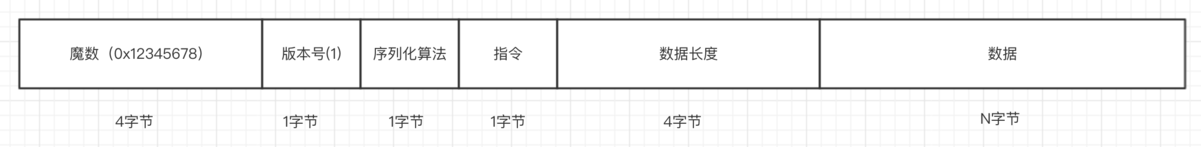

通信协议的设计

魔术：任何数据包传递到服务器，服务器都会根据自定义协议来进行处理可以直接关闭连接节省资源

版本号：通常情况下是预留字段，用于协议升级的时候用到

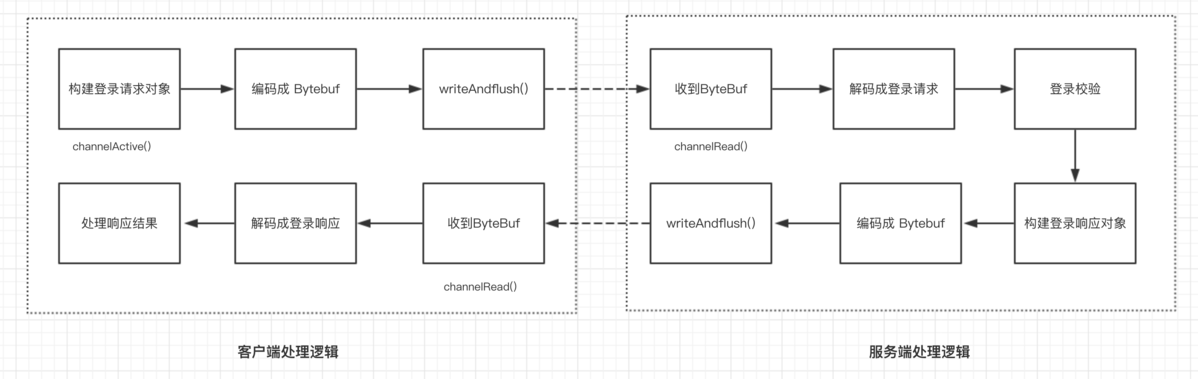

实现客户端与服务端收发消息

判断客户端是否已登陆

登陆成功后，给Channel绑定一个登陆成功的标识位

    public static void markAsLogin(Channel channel) {
        channel.attr(Attributes.LOGIN).set(true);
    }

    public static boolean hasLogin(Channel channel) {
        Attribute<Boolean> loginAttr = channel.attr(Attributes.LOGIN);

        return loginAttr.get() != null;
    }

pipeline与channelHandler

责任链设计模式来组织代码逻辑，

Netty 能够支持各类协议的扩展，比如 HTTP，Websocket，Redis，靠的就是 pipeline 和 channelHandler

Netty 内置的 ChannelHandler

`ChannelInboundHandlerAdapter`

@Override
public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
    ctx.fireChannelRead(msg);
}

他的作用就是接收上一个 handler 的输出

ChannelOutboundHandlerAdapte

ByteToMessageDecoder（解码器）

过解码器把二进制数据转换到 Java 对象

ByteBuf默认是堆外内存，需要释放。自动释放，可以防止内存泄漏

SimpleChannelInboundHandler

类型判断和对象传递的活都自动帮我们实现了，而我们可以专注于处理我们所关心的指令即可

MessageToByteEncoder

参考
